Lovion GRID CALC

Netzberechnung

Übersicht

Die Energiewende nimmt zunehmend an Fahrt auf. Damit verbunden ist ein starker Ausbau von Einspeisern, Ladesäulen und Wärmepumpen. Für Strom-Versorger führt das nicht nur zu einem starken Anstieg von Genehmigungsanfragen, sondern auch die Netze geraten zunehmend an ihre Grenzen. Operative Netzberechnungen, insbesondere für die Niederspannungsnetze, gewinnen verstärkt an Bedeutung.

Lovion GRID CALC unterstützt Sie effektiv bei der Bewältigung dieser neuen Herausforderungen und ermöglicht die Durchführung von Netzberechnungen direkt in Lovion. Neben Funktionen zur Beurteilung von Spannungsqualität und Anschlussgesuchen steht auch die Unterstützung des Planungsprozesses im Vordergrund.

Datenmodell

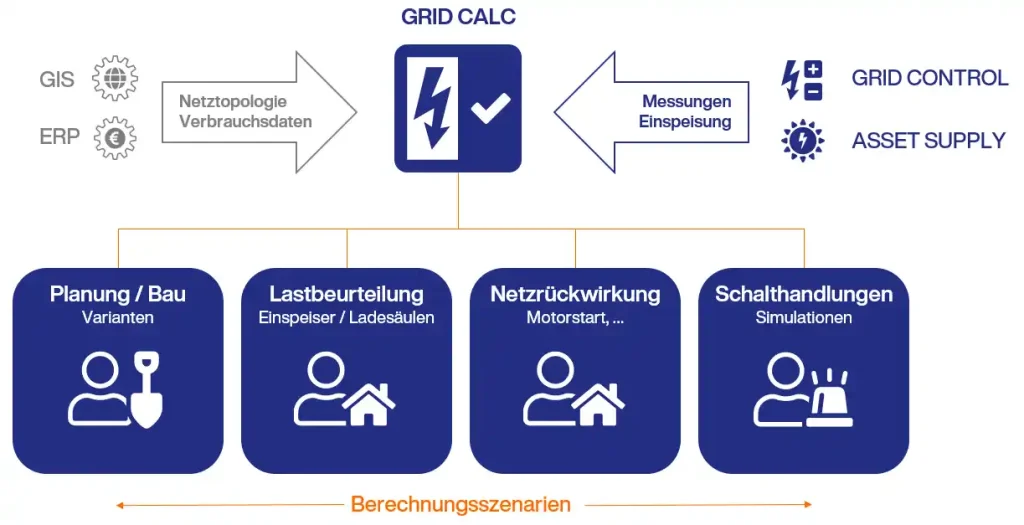

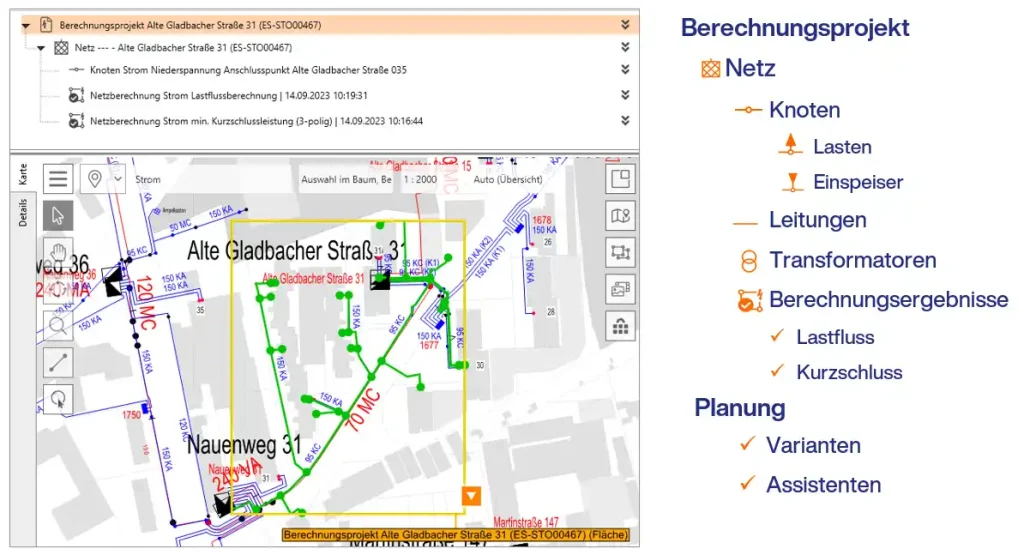

In einem Datenmodell, das in Berechnungsprojekten und Netzen organisiert ist, werden Daten aus verschiedenen Lovion-Quellen zusammengeführt. Neben der Netztopologie, die in der Regel aus GIS-Daten abgeleitet wird, spielen Verbrauchsdaten für Netzberechnungen eine entscheidende Rolle. Darüberhinaus lassen sich beispielsweise auch Messungen (aus Lovion GRID CONTROL) und Einspeisungen (aus Lovion SUPPLY) integrieren. Gleichzeitig ist das Datenmodell auch Basis für Netzplanungen, indem über entsprechende Assistenten Netzverstärkungen und -erweiterungen simuliert werden können.

Beurteilung der Spannungsqualität

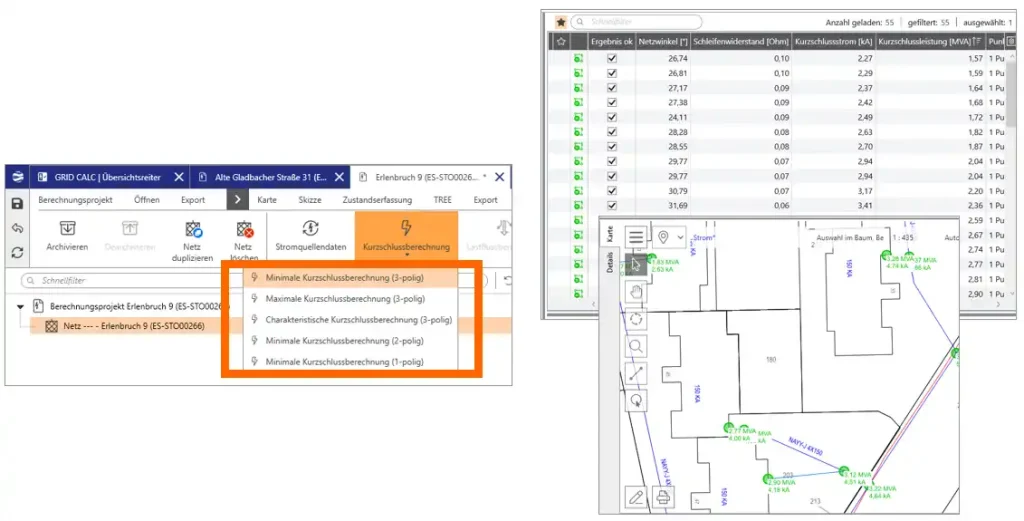

Der Formalismus zur Berechnung der minimalen, maximalen und charakteristischen Kurzschlussleistung im GIS folgt der Norm IEC 60909 / 2001. Der Lösungsweg stellt dabei die allgemeingültige Form der Netzberechnung dar, bei der anstelle von Absolutwerten mit relativen Werten (per unit, p.u.) gerechnet wird. Als Ergebnis liefert die Kurzschlussberechnung Kurzschlussleistung, Kurzschlussstrom und Netzwinkel für die jeweiligen Knotenobjekte (Sammelschienen, Muffen, Hausanschlüsse…). Die Ergebnisse werden sowohl tabellarisch als auch graphisch dargestellt. Ein Ampelsystem sorgt dafür, dass anhand der Farbgebung direkt kritische Netzbereiche erkennbar sind.

Anschlussbeurteilung

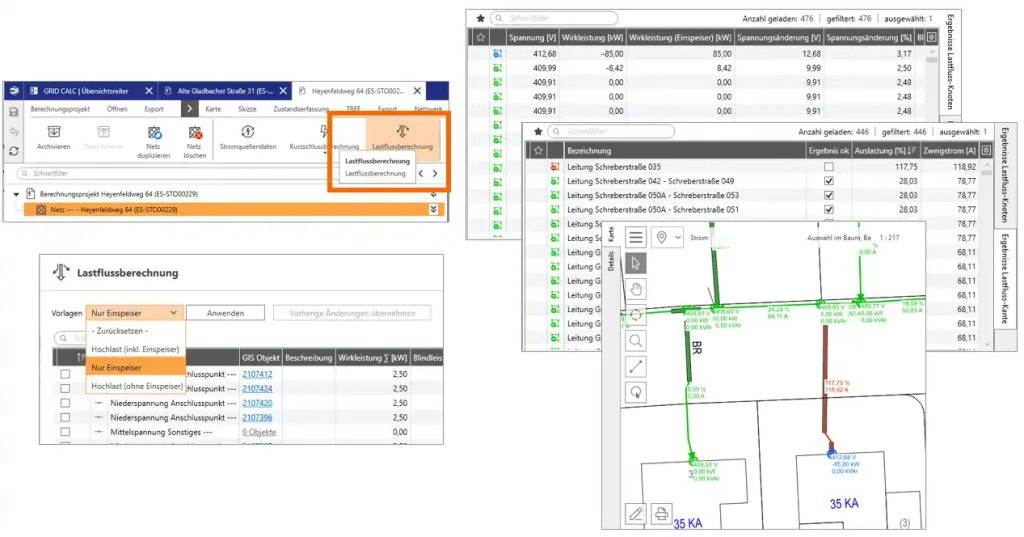

Bei der Anschlussbeurteilung kommt eine klassische, symmetrische Lastflussberechnung zum Einsatz. Unter Berücksichtigung vorhandener Verbraucher- und Einspeiserleistungen werden dabei die resultierenden Knotenspannungen iterativ ermittelt. Gleichzeitig wird für die Leitungen die Auslastung errechnet inkl. Anzeige der Lastflussrichtung. Durch konfigurierbare Vorlagen lassen sich verschiedene Lastszenarien (Hochlast, Schwachlast, Einspeiser…) simulieren. Analog zur Kurzschlussberechnung lassen sich die Ergebnisse sowohl tabellarisch als auch graphisch darstellen inkl. Einfärbung.

Netzplanung

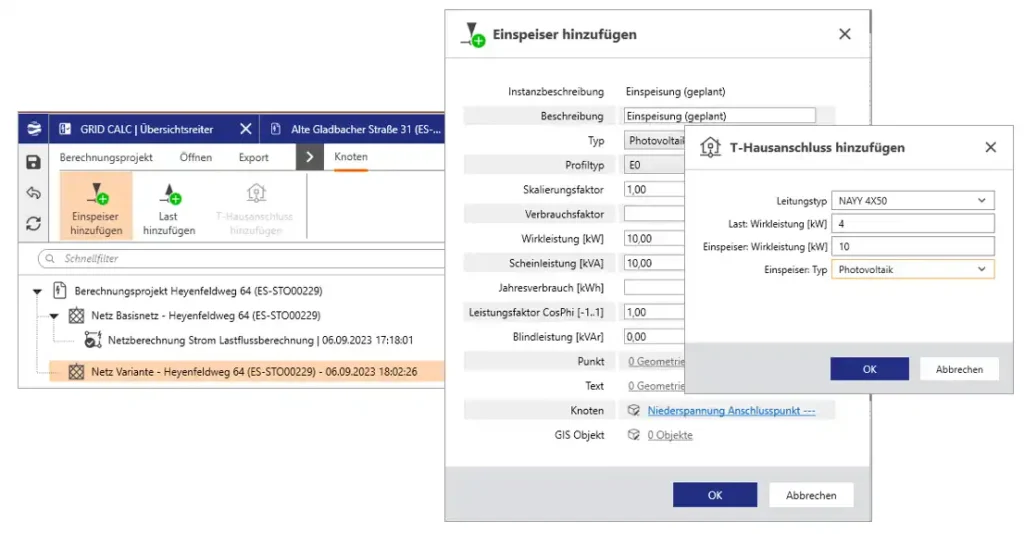

Netzplanungen werden durch verschiedene Assistenten unterstützt. Der Funktionsumfang reicht dabei von Erweiterungsanfragen für bestehende Anschlüsse über Neubauten und Netzerweiterungen bis hin zu Netzverstärkungen und Umschaltungen. Verschiedene Planungsvarianten lassen sich parallel simulieren und vergleichen.

Prozessintegration

Lovion GRID CALC lässt sich “standalone” betreiben, ein besonderer Reiz besteht aber in einer prozessübergreifenden Anwendung. Zum einen ist hier der Planungsprozess zu nennen, der sich durch eine Integration in Lovion PROJECT optimieren lässt. Ein weiterer Anwendungsfall ist das Zusammenspiel mit dem Schaltmanagement in Lovion SWITCHBOARD: hier lassen sich Auswirkungen geplanter Umschaltungen ideal in GRID CALC simulieren. Fast schon alternativlos vor dem Hintergrund des starken Anstiegs von Genehmigungsanfragen ist die Integration in Lovion CONSUMER.
