Lovion SWITCHBOARD

Schalten und Stellen im Netzbetrieb

Übersicht

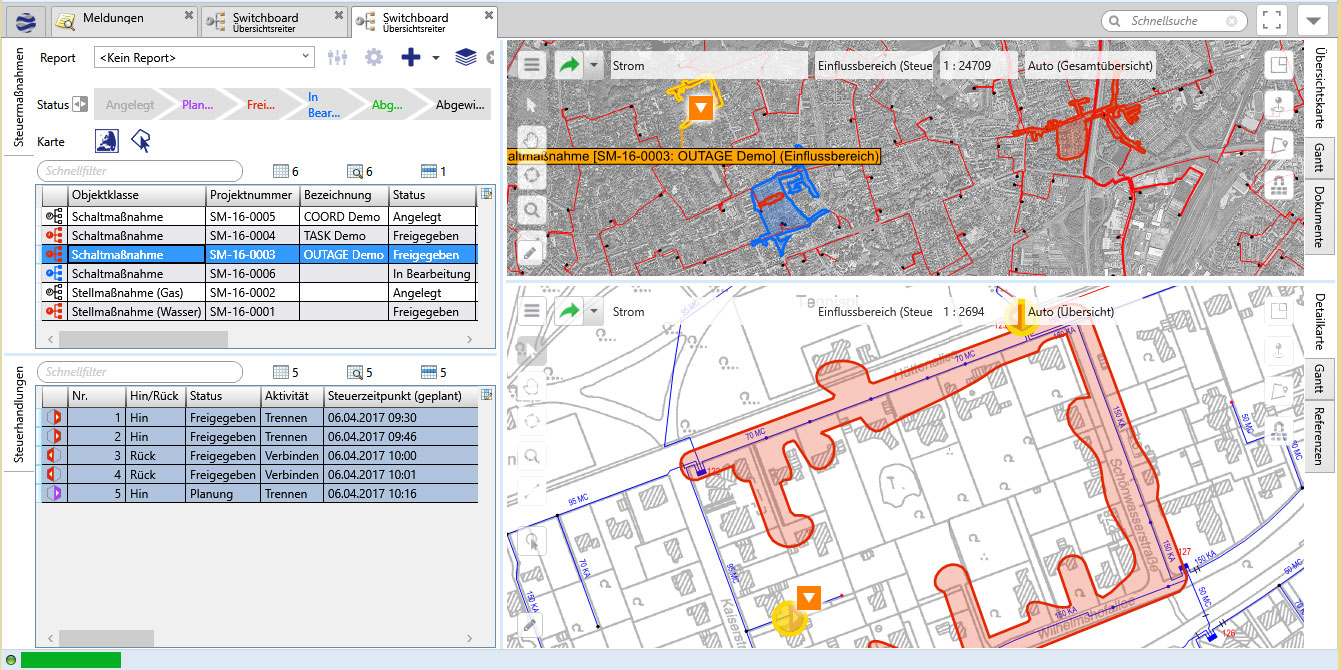

Lovion SWITCHBOARD bietet mit der zentralen Übersicht aller Schalt- und Stellmaßnahmen eine transparente Sicht über betriebliche Aktivitäten im Netz. Die Flexibilität von Lovion SWITCHBOARD erlaubt dabei den Einsatz sowohl im Rahmen geplanter Schalt- und Stellmaßnahmen als auch bei Schalt- und Stellmaßnahmen unter Störungsbedingungen. Interaktive Filter- und Sortierfunktionen sowie die Nutzung konfigurierbarer Reports optimieren die Suche und Darstellung. Bereits abgeschlossene Maßnahmen werden archiviert und stehen für Auswertungen zur Verfügung.

Maßnahmenstatus

Jede Schalt- und Stellmaßnahme in Lovion SWITCHBOARD hat einen Status, der dem bewährten Statusmodell der Lovion Module folgt. Der Status wird sowohl anhand der Statusinformation als auch über die farbliche Darstellung präsentiert. Über den Maßnahmenstatus lässt sich der Genehmigungs- und Prüfprozess abbilden und der Status einer einzelnen Maßnahme transparent verfolgen.

Raumbezug

Schalt- und Stellmaßnahmen in Lovion SWITCHBOARD haben Raumbezug. Der Anwender erkennt über den Einflussbereich die Ausdehnung einer Schalt- und Stellmaßnahme im Netz. Die farbliche Darstellung des Einflussbereiches repräsentiert den aktuellen Status im Statusmodell. Darüber hinaus lässt sich Lovion SWITCHBOARD ideal mit den bewährten Lovion SMART TAGS kombinieren. Die konfigurierbaren Lovion SMART TAGS ergänzen die Darstellung von Schalt- und Stellmaßnahmen im Planwerk um zusätzliche Information, wie der Name der Maßnahme sowie geplante und durchgeführte Schalt- und Stellzeiten.

Simulationen

Die Planung und Durchführung von Schalt- und Stellmaßnahmen ist immer ein Blick in die Zukunft. Mit der Simulationsfunktion in Lovion SWITCHBOARD erhält der Anwender die Möglichkeit, Schalthandlungen zu simulieren. Das Ergebnis der Simulation, wie zum Beispiel das Freischalten eines Schaltkreises oder das Sperren einer Rohrleitung, wird in der Simulation anhand des betroffenen Netzbereiches dynamisch dargestellt. Die Darstellung der Schalt- und Stellzustände in der Simulation erleichtert die Planung der einzelnen Schalt- und Stellhandlungen. Die Ergebnisse der Simulation können direkt für die Erstellung der einzelnen Schalthandlungen in der Maßnahme verwendet werden. Effizienter geht es nicht!

Betriebliche Zustände

In Lovion SWITCHBOARD werden neben angeschalteten und abgesperrten Netzbereichen weitere betriebliche Zustände dargestellt, die vom Normalzustand abweichen. Hierzu zählen im Strom die Planung und Durchführung von Maßnahmen unter dem Einsatz von Arbeitsschutzsicherungen (AuS) oder der Einsatz einer mobilen Einspeisung, zum Beispiel über einen externen Generator. In den Rohrnetzsparten lassen sich Maßnahmen planen und durchführen, die unter gedrosselter Einspeisung erfolgen. Dies ist im Hinblick auf die Verfügbarkeit von Hydranten ein wichtiger Aspekt. Die unterschiedlichen betrieblichen Zustände werden in Lovion SWITCHBOARD und im Planwerk dargestellt.

Schalt- und Stellzustände

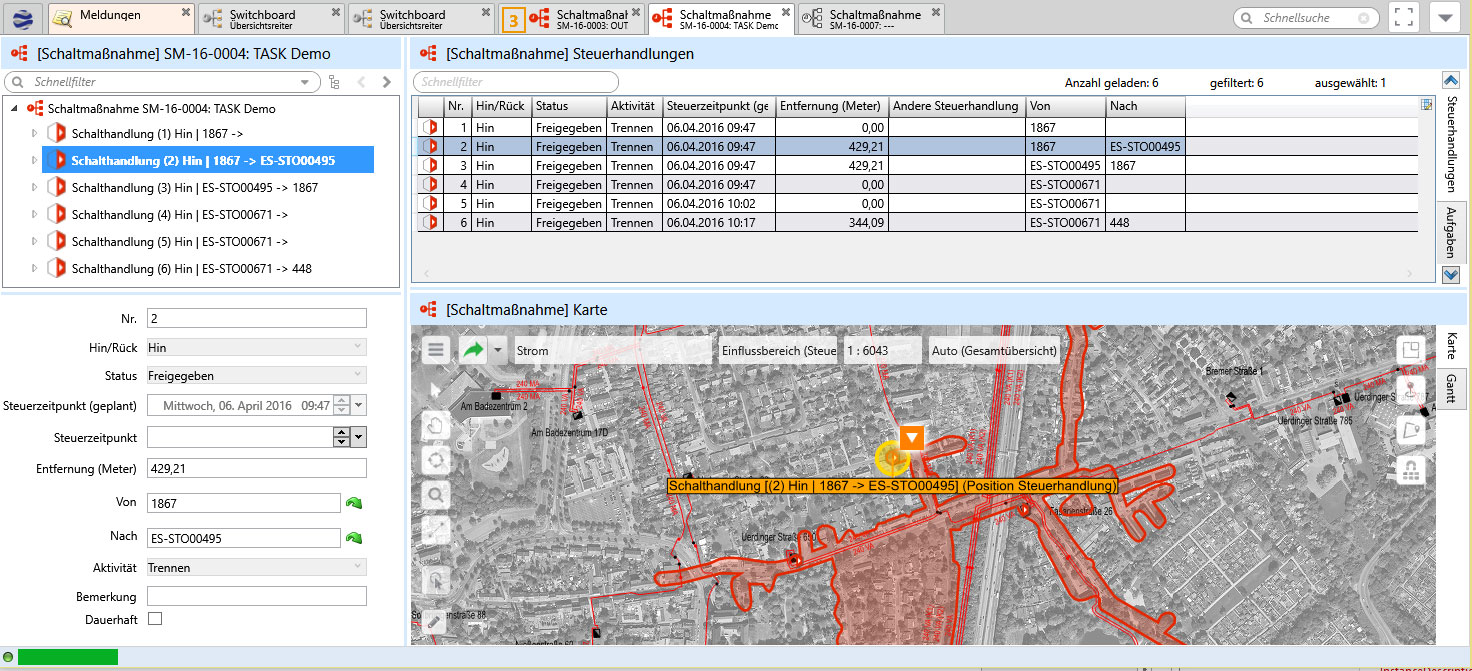

Schaltmaßnahmen in Lovion SWITCHBOARD beinhalten Schalt- und Stellhandlungen. Diese Handlungen repräsentieren Abweichungen von Normalzustand der Schalter, Sicherungen und Armaturen. Die Abbildung dieser Betriebs- und Schaltzustände wird in Lovion SWITCHBOARD abgebildet. Mit der Durchführung der Schalt- und Stellmaßnahme ändern sich die Betriebsschalt- und Stellzustände. Der Status dieser Zustände wird protokolliert und die Zeiten der Durchführung gespeichert. Sie dienen  zum Beispiel in Lovion OUTAGE dazu, die Versorgungsunterbrechungen für die Letztverbraucher automatisch anhand der Zeiten zu ermitteln.

Darstellung im Planwerk

Spannungsfreie Schaltkreise oder abgesperrte Netze können unter Umständen für einen längeren Zeitraum bestehen und sind somit nicht nur für den Netzbetrieb, sondern auch für die Planauskunft relevant. Um diese aus betrieblicher Sicht abnormalen Zustände im Planwerk darzustellen, lassen sich diese Bereiche als Themenlayer in Lovion VIEW dynamisch ein- und ausblenden. Mit dem Abschluss einer Maßnahme und der Herstellung des Normalbetriebszustandes werden diese Zustände automatisch zurückgenommen.

Betroffene Betriebsmittel

Die von einer Schalt- und Stellmaßnahme betroffenen Betriebsmittel, wie Hausanschlusskästen, Hauptabsperreinrichtungen, Kabel- und Leitungsabschnitte, lassen sich in Lovion SWITCHBOARD automatisch ermitteln und speichern. Sie dienen zum Beispiel dazu, Kunden über bevorstehende Abschaltmaßnahmen zu informieren. Die interaktive Listendarstellung bietet dem Anwender eine hohe Flexibilität bei der Auswahl der relevanten Daten.

Mobile Nutzung

Lovion SWITCHBOARD ist für den flexiblen Einsatz im Netzbetrieb optimiert. Das Modul lässt sich in der zentralen Arbeitsvorbereitung und Schaltplanung nutzen. Monteure, die eigenständig Maßnahmen auf ihren mobilen Geräten anlegen und durchführen, können ebenfalls Lovion SWITCHBOARD für die Planung und Durchführung nutzen. Die Integration von Lovion SWITCHBOARD in die Aufgabendisposition von Lovion WORK und DISPATCH über eigene Schalt- und Stellaufgaben ist selbstverständlich möglich.

Entstörungsprozess

Die Integration von Lovion SWITCHBOARD erhöht die Effizienz in den betrieblichen Abläufen. Die Zeiten von Schalt- und Stellhandlungen im Rahmen einer Maßnahme können bei Letztverbrauchern zu einer Versorgungsunterbrechung führen. Über die protokollierten Schalt- und Stellzeiten in Lovion SWITCHBOARD lassen sich die betroffenen Letztverbraucher im Rahmen der Störungsdokumentation automatisch ermitteln. In Lovion OUTAGE erhält der Anwender anhand der Zeiten eine vollständige Liste der Letztverbraucher mit den aufsummierten Kundenunterbrechungsminuten.

Bauprozess

Im Rahmen von Netzbauprojekten können Schalt- und Stellmaßnahmen erforderlich sein. Die Dokumentation und Koordinierung dieser Maßnahmen wird durch die Integration von Lovion SWITCHBOARD mit Lovion PROJECT optimiert. Erforderliche Schalt- und Stellmaßnahmen in Verbindung mit den Montagearbeiten lassen sich transparent darstellen, planen und durchführen. Der Projektverantwortliche erhält einen transparenten Blick auf die durchzuführenden Tätigkeiten und kann die Arbeiten optimal aufeinander abstimmen.
