ASSET FIBER

Organisation des Glasfaserausbaus

Übersicht

Telekommunikationsnetzbetreiber tätigen hohe Investitionen, um ihre Netze schneller und zuverlässiger zu machen (z.B. FTTx, 5G) und zukünftig hochwertigere Dienste anbieten zu können. Die benötigte Zeit für den Ausbau der Netze ist ein entscheidender Faktor, der zu einem großen Anteil durch den Einsatz entsprechender IT Werkzeuge, die digitale und medienbruchfreie Prozesse unterstützen, minimiert werden kann.

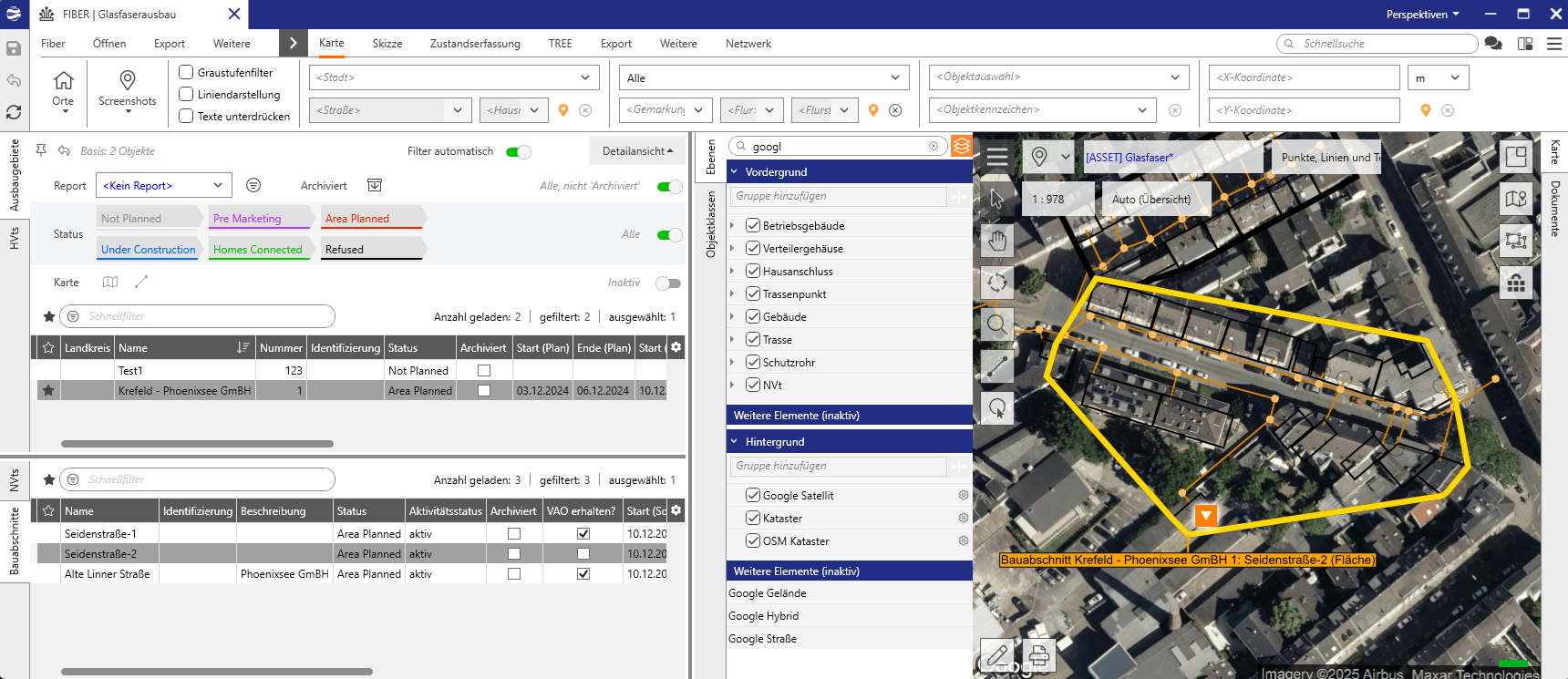

Lovion ASSET FIBER unterstützt die Prozesse Auskunft, Inspektion, Wartung und insbesondere den Netzausbau. Ausbauvorhaben können in Baumaßnahmen/Projekte und Teilbaumaßnahmen strukturiert werden. Die eigenen Aktivitäten sowie die von Auftragnehmern werden über Aufgaben gesteuert. Alle Aufgaben haben eine Verortung und einen Bezug zum betreffenden Netzobjekt (z.B. Aufgabe zur Herstellung eines Hausanschlusses für das Bezugsobjekt Gebäude). Der Projektleiter hat zu jedem Zeitpunkt die Übersicht über den Baufortschritt.

Fachdatenmodell

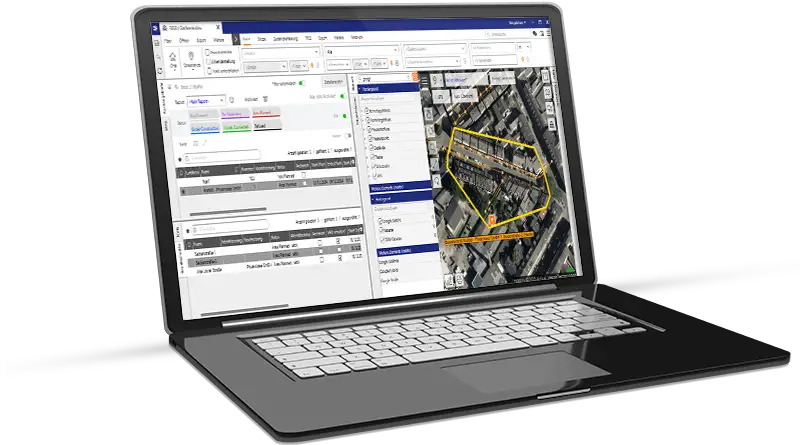

Mit Lovion ASSET FIBER steht ein umfangreiches Fachdatenmodell zur Verfügung, das die besonderen Belange eines Telekommunikationsnetzes berücksichtigt. Das Datenmodell bildet in einem digitalen Zwilling die Strukturen Trasse, Rohr, Rohrverband, Mikrorohre und Kabel mit ihrer internen Topologie und Logik ab.

  • Ausbaucluster, Bauabschnitte
  • Gebäude und Wohnungen/Nutzungseinheiten
  • Kunden, Ansprechpartner
  • Auftragnehmer, Monteure
  • Trassenobjekte​
    • Trassensegmente​
    • Trassenknoten (Gebäude, Schächte, NVt, etc.)​
  • Rohrobjekte​
    • Schutzrohre, Rohrverbände, Mikrorohre (Speednetröhrchen)​
    • Rohrverbinder​
  • Kabelobjekte​
    • Kabel​
    • Kabelendgeräte (z.B. FTTH-Endgerät beim Kunden)

Containment-Modell

Das Fachdatenmodell bildet die Strukturen eines Telekommunikationsnetzes wie in der Realwelt ab. Über ein Containment-Modell, in dem die Daten logisch miteinander verknüpft sind, werden die Strukturen innerhalb eines Grabens / einer Trasse geschachtelt modelliert. Zwischen den topologisch miteinander verknüpften Objekten innerhalb von Gräben, Rohrverbänden, Kabeln und Fasern kann über die abgebildete Konnektivität navigiert werden.

  • Containment-Modell ​
    • Trassensegmente mit innenliegenden Rohren und Kabeln​
    • Trassenknoten mit innenliegenden (geschachteltem) Equipment​
  • Horizontale und vertikale Navigation​
    • Horizontale Navigation ​
      • … über die verbundenen Objekte – z.B. vom Kabel zur Muffe​
    • Vertikale Navigation​
      • … über das Containment – z.B. von einem Kabel zum umschließenden Speednet-Rohr (SNR) zum Rohrverband (SNRV)

Die folgenden Grafiken illustrieren die beschriebenen Möglichkeiten zur Modellierung/Abbildung von Netzstrukturen und Netzelemente auf den Ebenen Trasse, Rohrverband/Rohr und Kabel in Lovion ASSET FIBER.​

Medienbruchfreier Ausbauprozesses

Lovion ASSET FIBER ermöglicht die Übernahme der geplanten Netzstruktur in ein vordefiniertes Asset-Modell (im einfachsten Fall Adressen und Shape-Dateien) und steuert den Prozess des Ausbaus durch Unterauftragnehmer. Steuerung bedeutet hier z.B. die Zuordnung ausgewählter und auf die Tätigkeit und Skills zugeschnittene Aufgaben (ggf. mit entsprechenden Instruktionen) zu geeigneten Auftragnehmern bei entsprechender Terminvorgabe und jederzeitiger Verfolgbarkeit des Aufgabenstatus. Die nachfolgende Darstellung veranschaulicht einen Musterprozess:

Die Monteure des Auftragnehmers (oder der Vorarbeiter) bearbeiten die ihnen zugewiesenen Aufgaben per App und vervollständigen dabei vor Ort die Netzdokumentation. Das System validiert die im Feld vorgenommenen Änderungen und stellt sie unmittelbar auch im Backoffice bereit. Der Projektleiter kann die Bauaktivitäten und die beteiligten Auftragnehmer monitoren und zeitnah eine entsprechende Qualitätskontrolle vornehmen (z.B. unter Einbeziehung der obligatorisch zu erfassenden Fotos). Qualifizierte Berichte können zur Qualitätskontrolle oder zur Weitergabe z.B. an das Management definiert werden.

Statusmodell

Der Fortschritt des Netzausbaus wird über ein Statusmodell abgebildet. Mit der Bearbeitung oder dem Abschluss von Aufgaben erfolgt der Statusübergang und es verändert sich automatisch der Status der Bezugsobjekte.

StatusBeschreibungBezugsobjekt
Nicht verfügbarDie Adresse wird/hat keinen Glasfaseranschluss bekommen. Es ist kein Ausbau geplant.​Gebäude
Nachfragebündelung​Die Adresse gehört einem Gebiet an, in dem eine Nachfragebündelung für einen FttH Ausbau stattfindetTeilbaumaßnahme und Gebäude
Ausbau Geplant​Die Adresse gehört einem Gebiet an, in dem ein Ausbau geplant ist / aktuell wird.Teilbaumaßnahme und Gebäude
In Ausbau​Die Adresse gehört einem Gebiet an, in dem aktuell ein Ausbau stattfindet.Teilbaumaßnahme und Gebäude
Ausbau In Gebiet Abgeschlossen​Die Adresse gehört einem Gebiet an, in dem der Ausbau abgeschlossen wurde, allerdings für die Adresse weder Homes Passed noch Homes Passed Plus erreicht ist (z.B. Nachfragebündelung in diesem Teil nicht erfolgreich und es hat nur ein Teilausbau stattgefunden).Teilbaumaßnahme
Homes Passed​Im Gehweg vor der Adresse wurde das Versorgungsnetz (Rohrverband) ausgebaut.Gebäude
Homes Passed Plus​Die Adresse besitzt einen vorbereiteten Röhrchenanschluss im öffentlichen Bereich bis zur Grundstücksgrenze.Gebäude
Verfügbar​Die Adresse besitzt einen betriebsbereiten HÜP (APL).Gebäude

Controlling des FTTH-Ausbaus

Die im Rahmen der Aufgabenbearbeitung vervollständigten Daten der physikalischen Netzstruktur können anschließend ins Dokumentationssystem übernommen werden, entsprechende Schnittstellen zum Dokumentationssystem vorausgesetzt. Dieser digitale Prozess beschleunigt den Informationsfluss, vermeidet Medienbrüche, reduziert den Ressourcenverbrauch und verkürzt den gesamten Bau- und Dokumentationsprozess.

Die nachfolgende Grafik illustriert ein typisches Szenario mit den beteiligten Rollen und dem Datenfluss zwischen den Systemen:

Bearbeitung mit der Lovion APP

Die Lovion App stellt die benötigten Informationen im Feld zur Verfügung, etwa Planinformationen sowie Dokumente der Bauakte. In der App können die dem Bearbeiter zugewiesenen Aufgaben bearbeitet werden. Weitere Daten wie z.B. Fotos, Messprotokolle oder die Länge eines Rohrverbandes können erfasst werden. Alle Aktualisierungen werden mit dem Server synchronisiert.

Ein optionales Addon ermöglicht – im Zusammenhang mit der Einmessung der Trassen – auch die Bearbeitung/Korrektur von Trassengeometrien sowie die Erfassung von Einmesspunkten und Bemaßungen. Zur Vervollständigung der Baudokumentation können Ortslagen (z.B. Mauern, Schächte etc.) und Hinweise für den Dokumentator erfasst werden.

Rückmeldung der Baufirmen

Über das Lovion Portal können – wie bei der Lovion App – projektrelevante Informationen online zur Verfügung gestellt werden. Aufgaben können bearbeitet und Daten zurückgemeldet werden.

Ihr Nutzen
