Lovion DESIGN

Grafische Planung

Übersicht

Mit der Planungslösung Lovion DESIGN können auf der Basis der aktuellen Planwerke sehr schnell und einfach Zeichnungen erstellt werden. Der Zugriff auf die Informationen wird dabei über eine autorisierte Verwaltung von Folien und Projekten allen Nutzern des Systems zur Verfügung gestellt. Über einfach zu handhabende Konstruktionswerkzeuge erfolgt die Planung- und Projektierung, die in Verbindung mit dem Modul Lovion COSTING auch als Basis für eine Kostenkalkulation dienen kann.

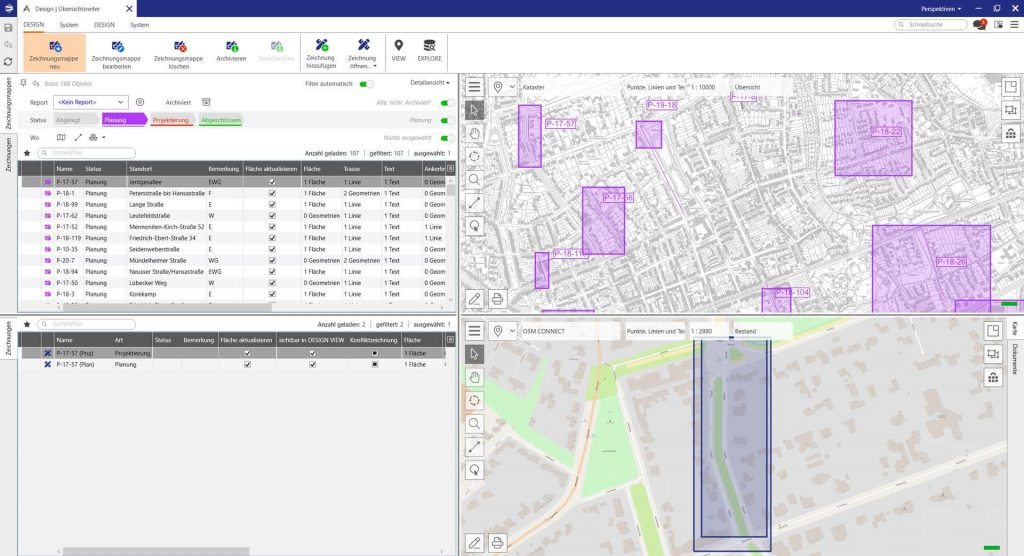

Planungsverwaltung

Die Planungslösung Lovion DESIGN verfügt über eine durchgängige Planungsverwaltung. Zu jeder Planung wird eine zugehörige Fläche im Planwerk des integrierten Grafikfensters festgelegt. Alle Flächen erscheinen in der Übersichtskarte und werden in Abhängigkeit von Attributwerten (zum Beispiel aktueller Planungsstatus) eingefärbt. Durch Selektion einer Planungsfläche wird die zugehörige Zeichnung geöffnet.

Zu jeder Planung können beliebig viele Zeichnungen angelegt werden. Jede Zeichnung verfügt wiederum über verschiedene Stammdaten und eine Flächengeometrie. Die Zeichnungsfläche kann im Planwerk gesetzt werden. Bereits vorhandene Zeichnungen lassen sich duplizieren. Dies ermöglicht die einfache Erstellung verschiedener Varianten einer Planung. Neue Zeichnungen können ebenfalls aus vorhandenen Skizzen-Dateien erzeugt werden. Beim Speichern werden alle sichtbaren Skizzen-Geometrien der aktuellen Zeichnung zugeordnet.

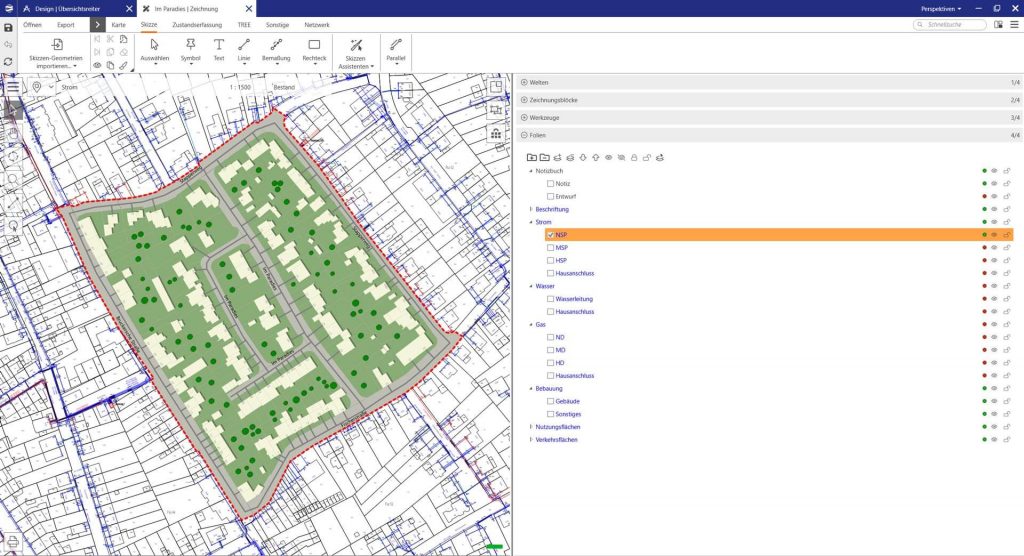

Folienverwaltung

Jede Zeichnung verfügt über verschiedene Folien. Auf diesen Folien werden die Skizzen-Geometrien gezeichnet. Die Folien können frei definiert werden. Beispielsweise kann es für jede Sparte (Gas, Wasser, Strom usw.) eine separate Folie geben. Die Folien können ein- und ausgeblendet werden. Des Weiteren lassen sich Folien sperren. Eine neue Zeichnung erhält direkt eine Auswahl von Folien.

Lovion DESIGN verfügt über eine umfangreiche Autorisierung. Die Zugriffsrechte der Anwender können auf Planungs-, Zeichnungs- und Folienebene festgelegt werden. Die Zugriffsrechte sind auch spartenabhängig gestaltbar. Der Planer für den Bereich Gas/Wasser erhält Schreibrecht auf den Folien Gas und Wasser, aber nur Leserecht auf der Folie Strom. Dadurch können alle Sparten gleichzeitig von verschiedenen Anwendern geplant werden.

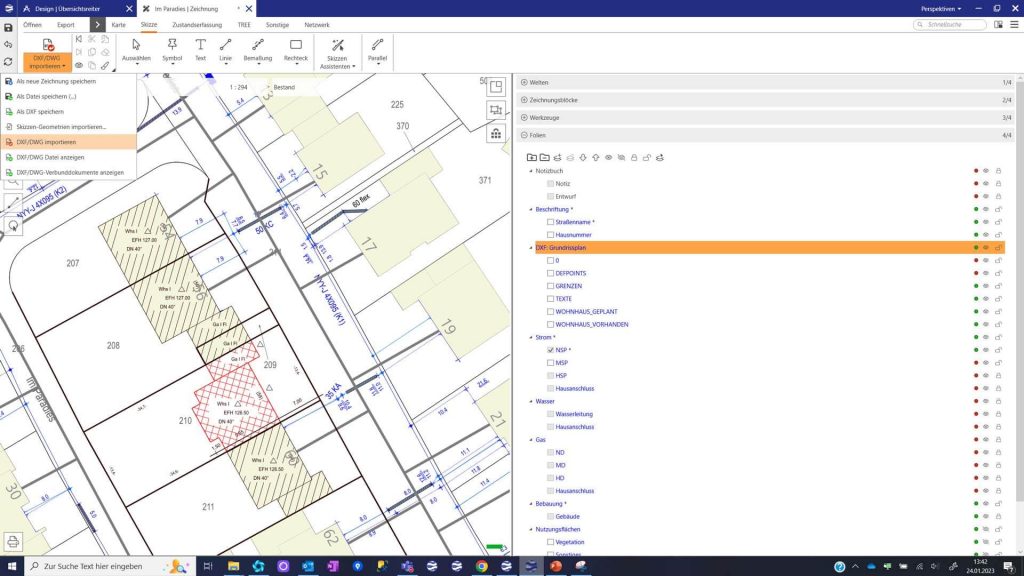

Rasterdaten und DXF-Daten

Zur Erstellung der Planungen können auch zusätzliche Rasterdaten in ein beliebiges Rechteck eingelesen und dann in das Planwerk transformiert werden. Mit dieser Funktion lässt sich beispielsweise ein Bebauungsplan über identische Punkte auf den Bestandsplan legen. Über Lovion DXF CONNECT lassen sich auch DXF-Dateien als Planungsgrundlage verwenden. Dabei werden die Ebenen der DXF-Datei automatisch als separate Folien verwaltet, so dass diese für die weitere Erstellung der Planungszeichnung separat ein- bzw. ausgeblendet werden können.

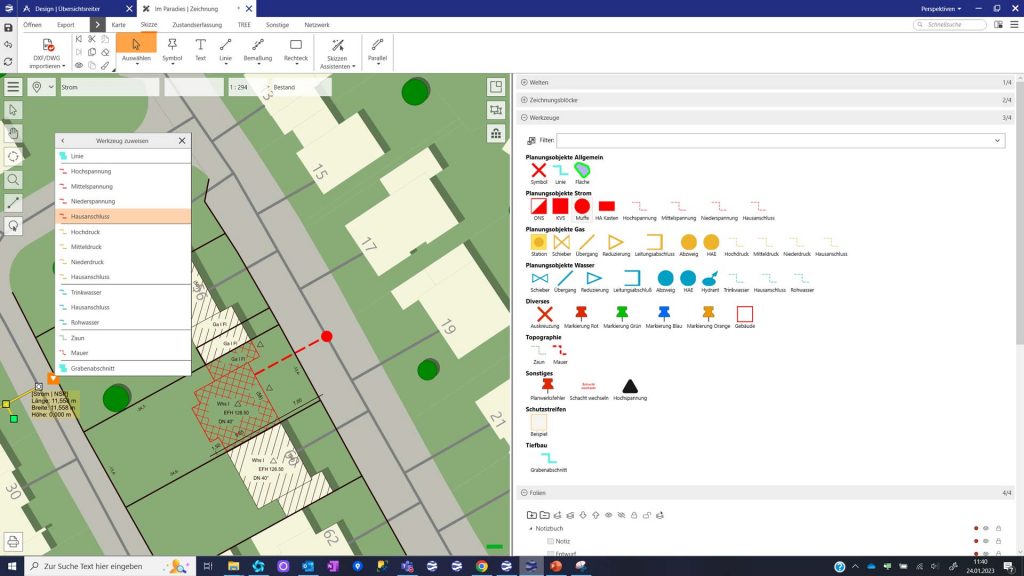

Planungsobjekte

Um dem Planer die Erstellung einer Zeichnung zu erleichtern, stehen vordefinierte Zeichnungswerkzeuge zur Verfügung. Ein Werkzeug definiert die Zeichenvorschrift sowie die Sachdaten für ein zu beplanendes Objekt. Die Definition von neuen Werkzeugen kann problemlos durch Konfiguration erfolgen und an sich ändernde Bedürfnisse angepasst werden. Die Werkzeuge können übersichtlich nach Sparten gruppiert in einer Liste mit einem Symbol und der Bezeichnung ausgewählt werden.

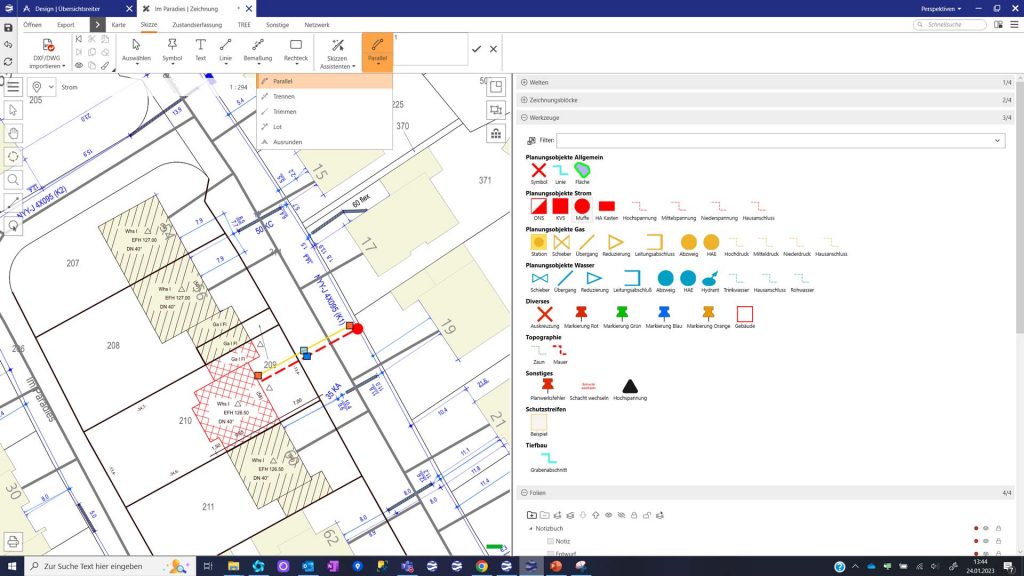

Konstruktionsfunktionen

Mit der „Parallel“-Funktion können vorhandene Linien parallel versetzt werden. Dies geschieht durch Eingabe von Abstandsmaßen oder die interaktive Bearbeitung. Dabei wird die neue parallele Linie einfach mit der Maus verschoben. Nach der Bestätigung ist die Geometrie endgültig gesetzt. Parallele Linien können auch mehrfach versetzt werden.

Mit der Konstruktionsfunktion „Auftrennen“ werden Liniengeometrien in Abschnitte aufgeteilt. Das Dehnen und Stutzen von Liniengeometrien wird mit der Funktion „Trimmen“ durchgeführt. Senkrechte Linien zu einer ausgewählten Basislinie lassen sich mit der „Lot“-Funktion erzeugen. Alle Konstruktionsfunktionen können interaktiv mit der Maus oder durch Eingabe der entsprechenden Maße ausgeführt werden.

Zeichnungsblöcke

Um Zeichnungsblöcke, wie beispielsweise Legenden, Hinweistexte, komplexe Symbole oder Querschnitte, zu nutzen, werden diese zuerst mittels Skizzen-Funktionen konfiguriert. Danach stehen dem Planer diese Dateien als Zeichnungsblöcke in einer Auswahlliste zur Verfügung. Mittels Drag-and-drop können die Blöcke in einer Zeichnung platziert werden. Die Gruppierung eines Blockes kann aufgelöst werden. Dadurch sind die Inhalte eines Blockes nachträglich veränderbar.

Kostenkalkulation

Auf Basis der in Lovion DESIGN geplanten Betriebsmittel kann mit dem Modul Lovion COSTING eine Kostenkalkulation erstellt werden. Die Kalkulation erfolgt dabei pro definierte Folie und kann in Lovion PROJECT einer Teilbaumaßnahme zugeordnet werden. Die Basis für die Kalkulation bildet dabei das aus dem ERP-System stammende Leistungs- und Materialverzeichnis, das in Lovion COSTING abgelegt wird. Durch entsprechende Konfiguration wird dann festgelegt, welche Leistungen und Materialien für den Bau eines Betriebsmittels benötigt werden.
